兩箱式和三箱式冷熱沖擊試驗箱的區別

返回列表 來源：中研立華發布日期： 2022-02-09

冷熱沖擊箱主要是用來測試材料結構或復合材料，在瞬間經極高溫和極低溫的連續環境下所能忍受的程度，借此在最短時間內試驗出其因熱脹冷縮所引起的化學變化或物理傷害。冷熱沖擊試驗箱是目前市場上賣的最火的環測設備之一，而冷熱沖擊箱又分為兩箱式和三箱式，那么這兩種不同的箱體又有何區別呢？

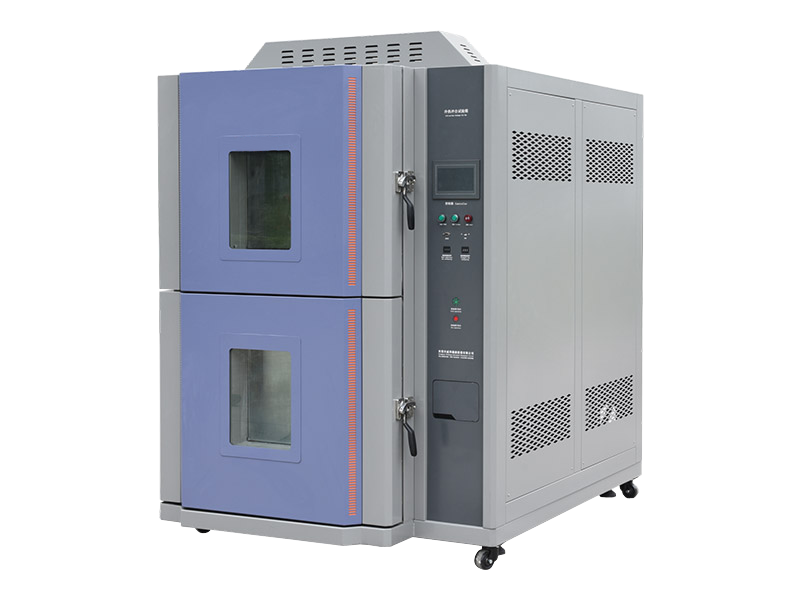

兩廂冷熱沖擊示意圖

兩箱和三箱含義不同：

兩箱式冷熱沖擊試驗箱中的“兩箱”的含義：指試驗設備內有兩個測試區，即高溫區、低溫區，分別可以蓄熱、蓄冷，也有廠商稱之為“兩槽”、“兩區”。測試物在高溫區、低溫區之間快速移動后，可以進行高溫-低溫、低溫-高溫等溫度驟變環境，對測試物進行溫度沖擊測試，以驗證測試物相關材料的特性及產品的穩定性、適用性，為提高產品的可靠性和進行產品的質量控制提供依據。

三箱式冷熱沖擊試驗箱中的“三箱”的含義：是指試驗設備內有三個區，即高溫區、低溫區，測試區。高溫區和低溫區只是一個儲能區，不能做測試用，高溫區蓄熱，低溫區蓄冷。

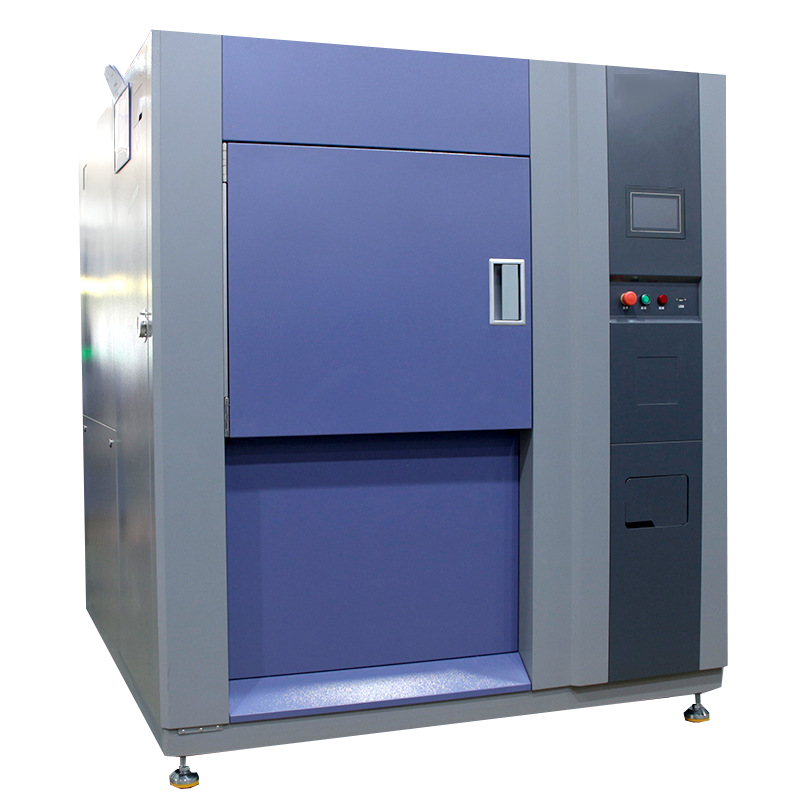

三廂冷熱沖擊示意圖

兩箱式和三箱式冷熱沖擊箱結構的區別：

兩箱式冷熱沖擊試驗箱整體結構：試驗箱由蓄熱室、蓄冷室、制冷系統、加熱系統、風道系統、電器控制系統組成。預冷室位于試驗箱后下部，預熱室位于試驗箱前上部，制冷系統 位于試驗箱的后下部，電器控制柜位于試驗箱右側。

三箱式冷熱沖擊試驗箱整體結構：試驗箱由蓄熱室、蓄冷室、工作室、制冷系統、加熱系統、風道系統、電器控制系統組成。工作室位于試驗箱中部，高溫室位于試驗箱上部，低溫室位于試驗箱下部，制冷系統位于試驗箱的后下部，電器控制柜位于試驗箱右側面上部。

兩箱式和三箱式冷熱沖擊試驗箱的優缺點：

兩箱式冷熱沖擊箱是較早研發的沖擊箱，做試驗時測試品放置于吊籃中，以升降吊籃而進行溫度沖擊試驗，這樣的試驗方式有一弊端，就是升降吊籃測試時測試品多少會有點振動（輕的測試品有移位的可能）；針對這一弊端進行研發了三箱式高低溫沖擊試驗箱，它的試驗方式為測試品不動式，將測試品放置于試驗區內采用強制送溫沖擊進行試驗，這樣試樣物品完全靜止了，避免了測試品在試驗過程中出現振動移位的可能性。
